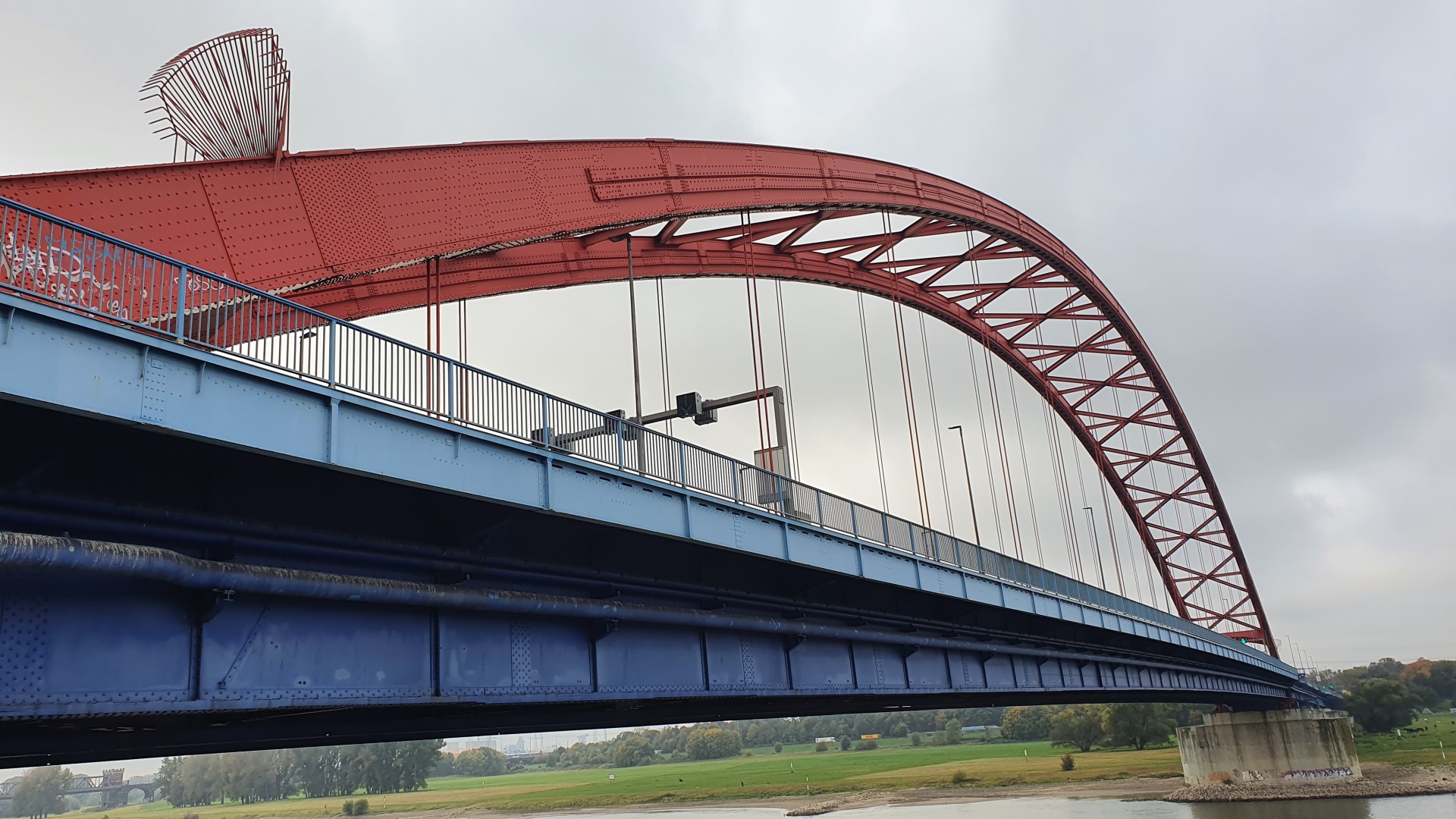

Brücke der Solidarität

Brückentypus:

• Straßenbrücke
• Stahlkonstruktion als Stabbogenbrücke mit orthotroper Fahrbahnplatte

Lage des Bauwerks:

• Überführung der Moerser Straße/Landesstr. L237 über den Rhein in Duisburg

Eckdaten des Bauwerks:

• Großbrücke als Stahlbrücke in Stabbogenbauweise
• Spannweite ca. 256 m
• Bogenstich: ca. 35,5 m
• Gesamtbreite 18,0 m
• Konstruktionshöhe Hauptträger im Stromfeld ca. 1,80m
• Fahrbahn als orthotrope Platte mit Trapezsteifen

Beschreibung der Baumaßnahmen:

• Nachrechnung des Überbaus gemäß Nachrechnungsrichtlinie
• Ertüchtigung und Verstärkung zur weiteren Nutzung
• Maßnahmen unter laufendem Verkehr

Erbrachte Leistungen:

Zeitraum: seit 2021

• statisch-konstruktive Prüfung der Nachrechnung des Bauwerks gemäß Nachrechnungsrichtlinie
• statisch-konstruktive Prüfung der Ausführungs- und Werkstatt-Planung einschließlich aller Bauzustände und allen notwendigen Baubehelfen für die Instandsetzung des Überbaus (geplant)
• Durchführung von Bauzustandsbesichtigungen (geplant)

Behandelte Themen:

• Nachrechnung vom Stahlbauüberbau nach Nachrechnungsrichtlinie
• Berücksichtigung umfangreicher Bauzustände aufgrund von bereits durchgeführten Umbauten/Verstärkungen
• Großbrücke als Stabbogenbrücke mit seilförmigen Hängern
